Sarım tezgahından yağ tretman ünitesine, işin yapıldığı yerden fotoğraflar.

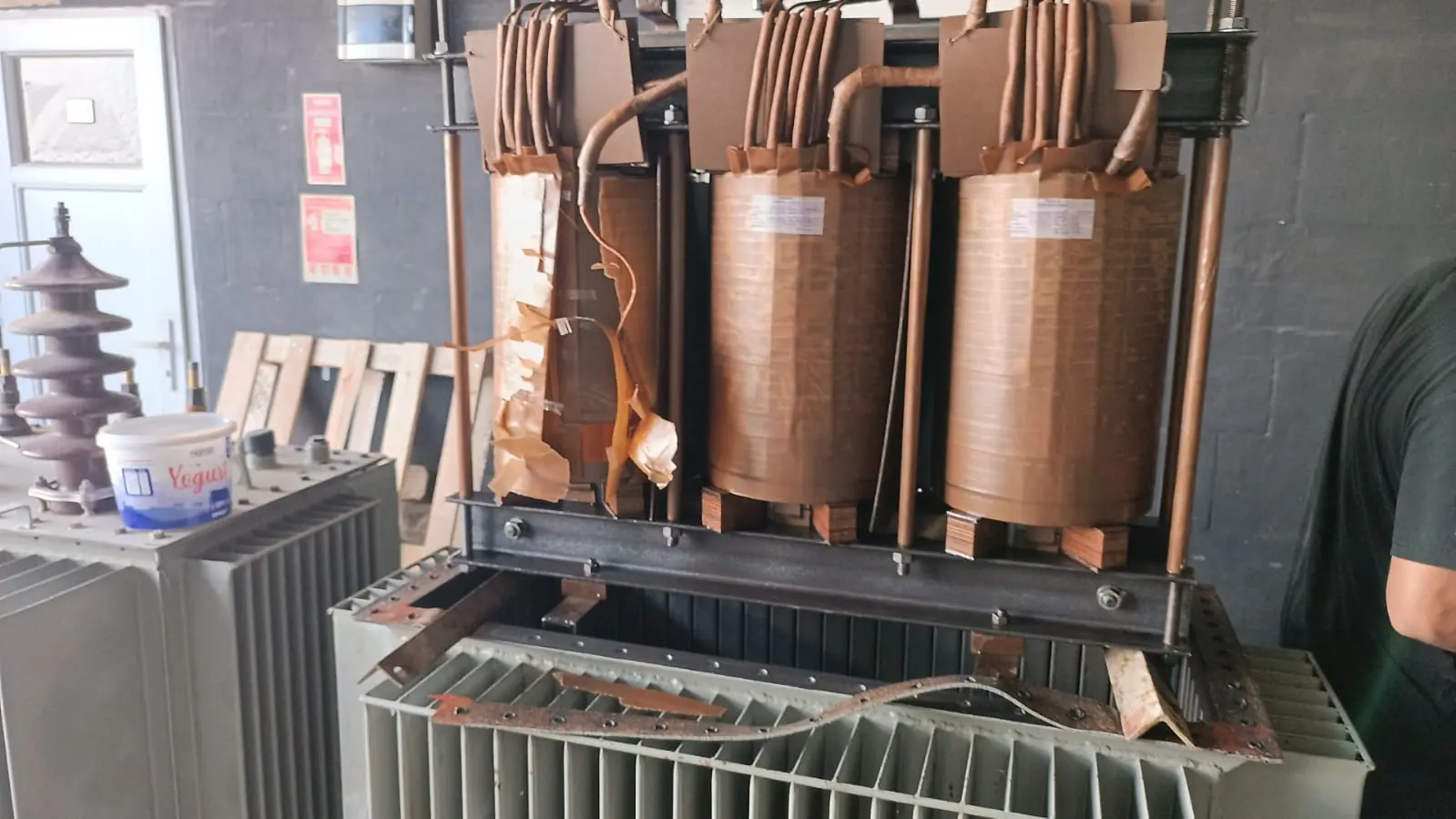

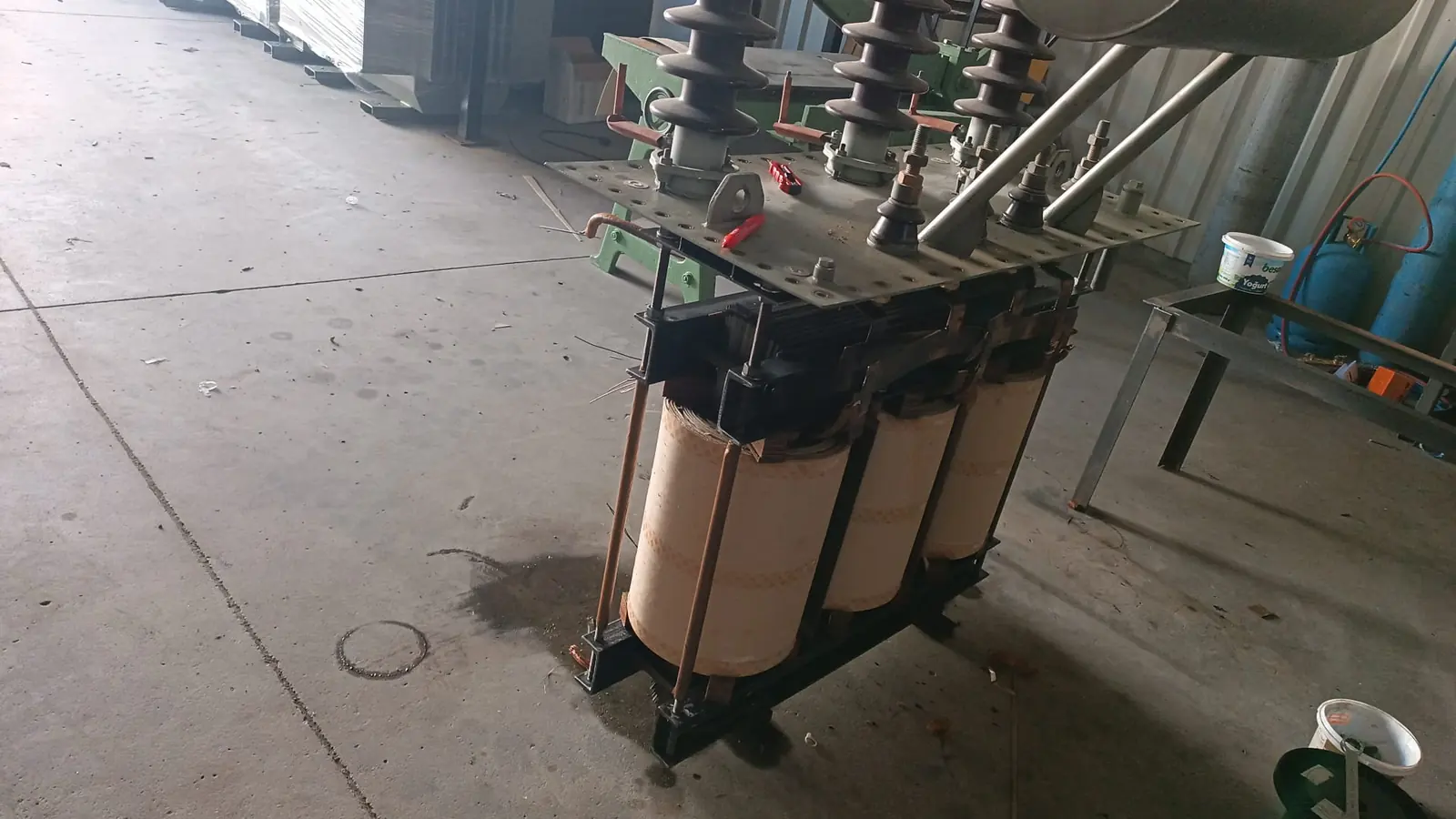

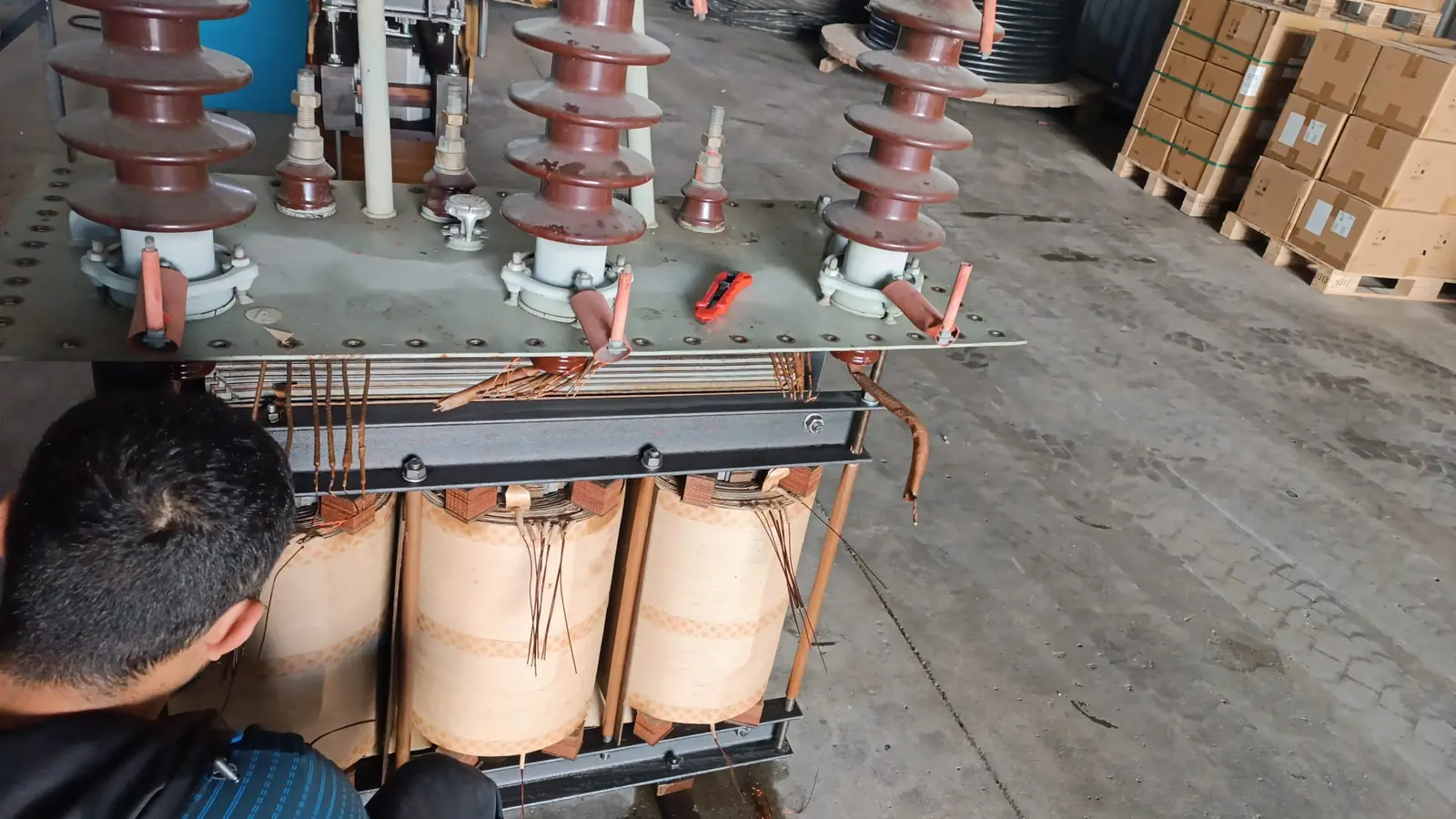

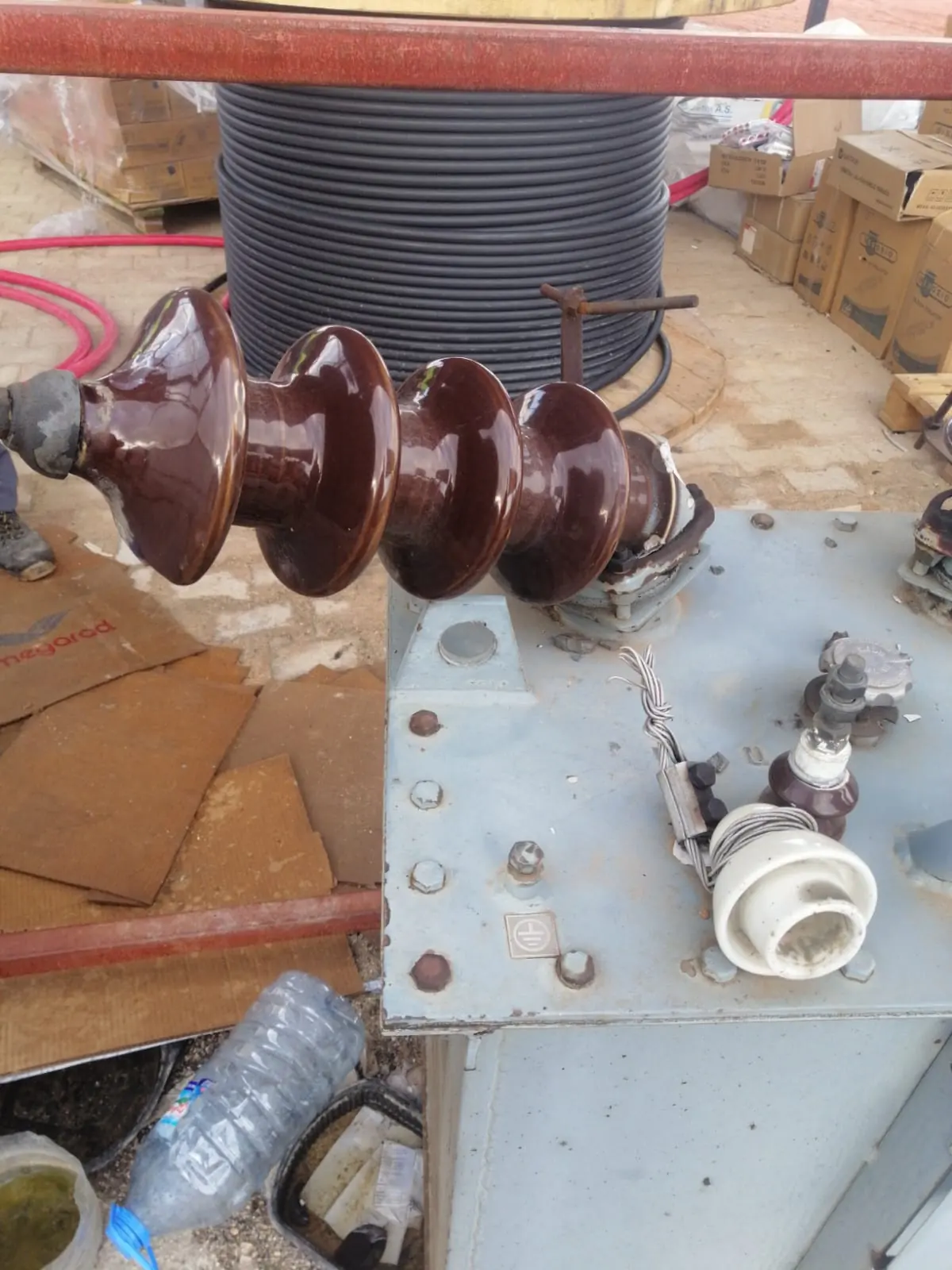

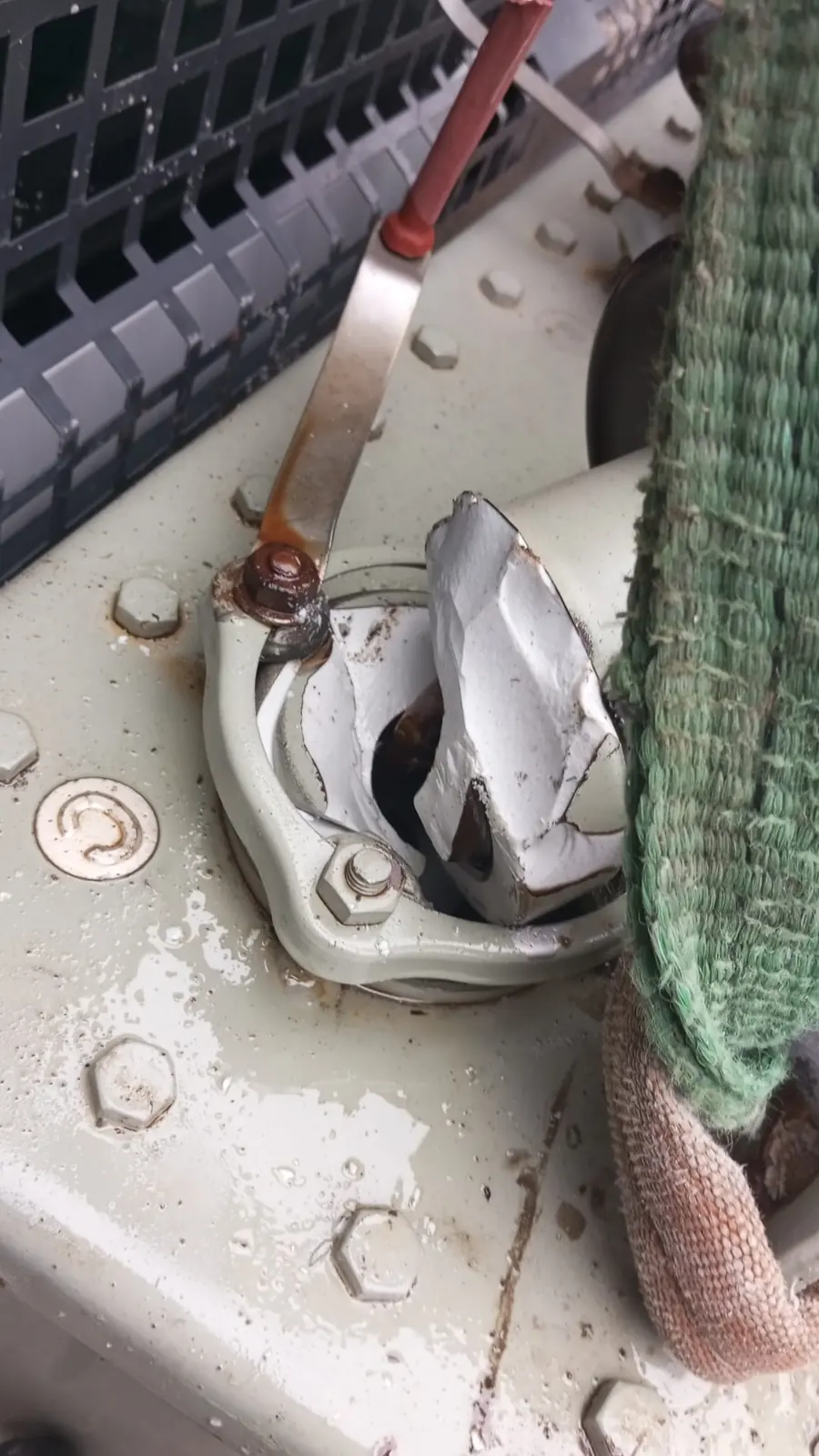

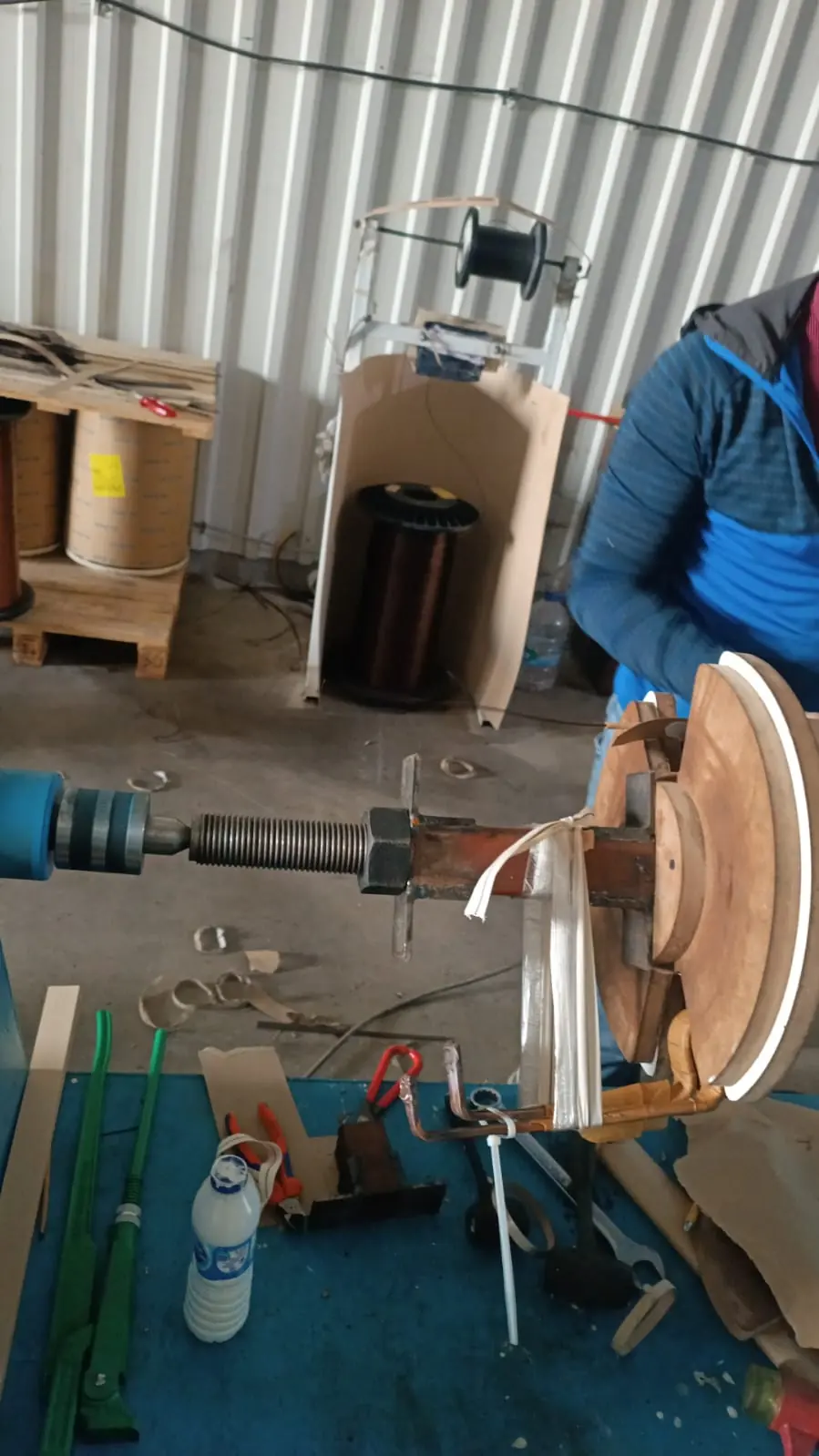

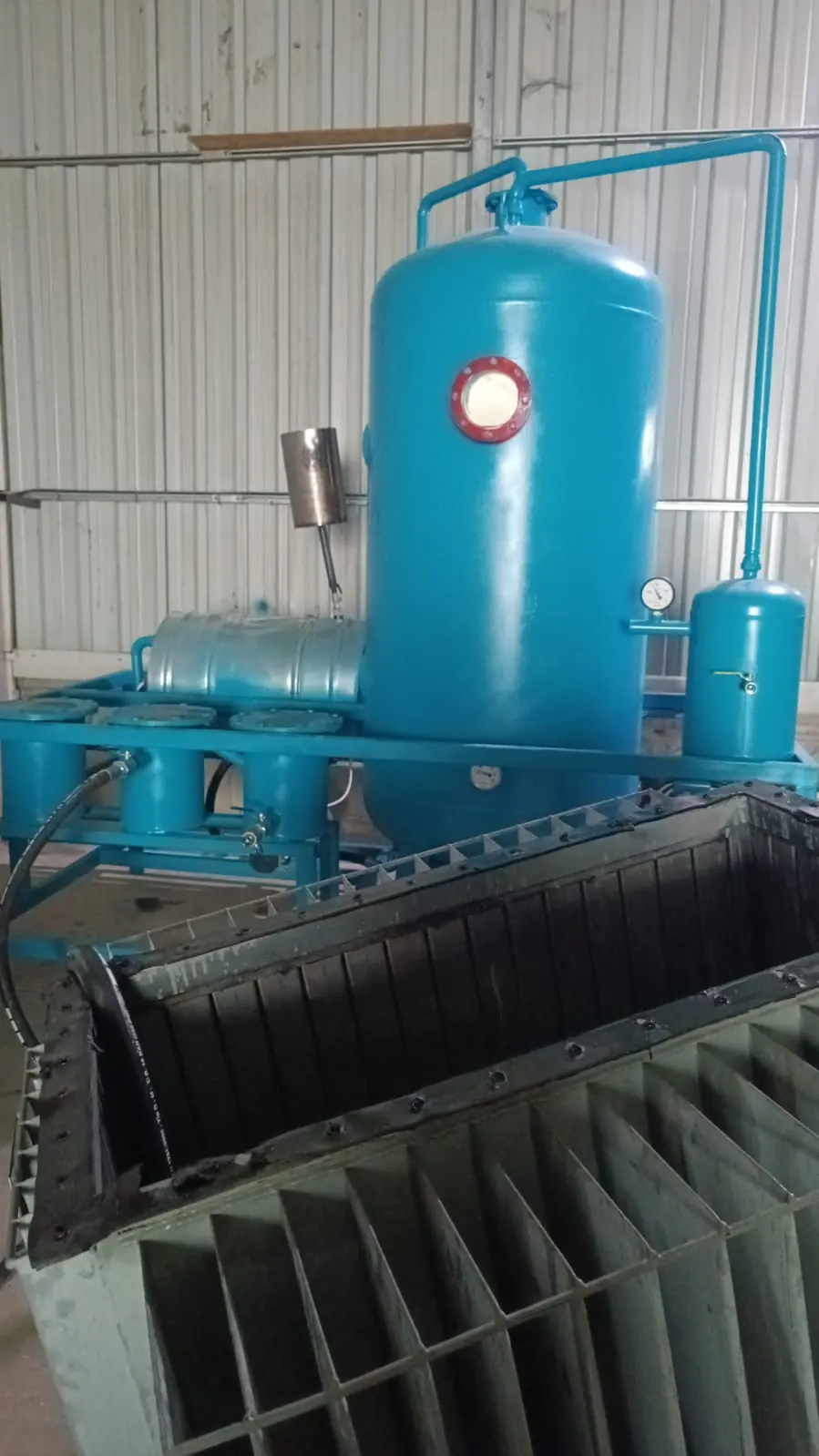

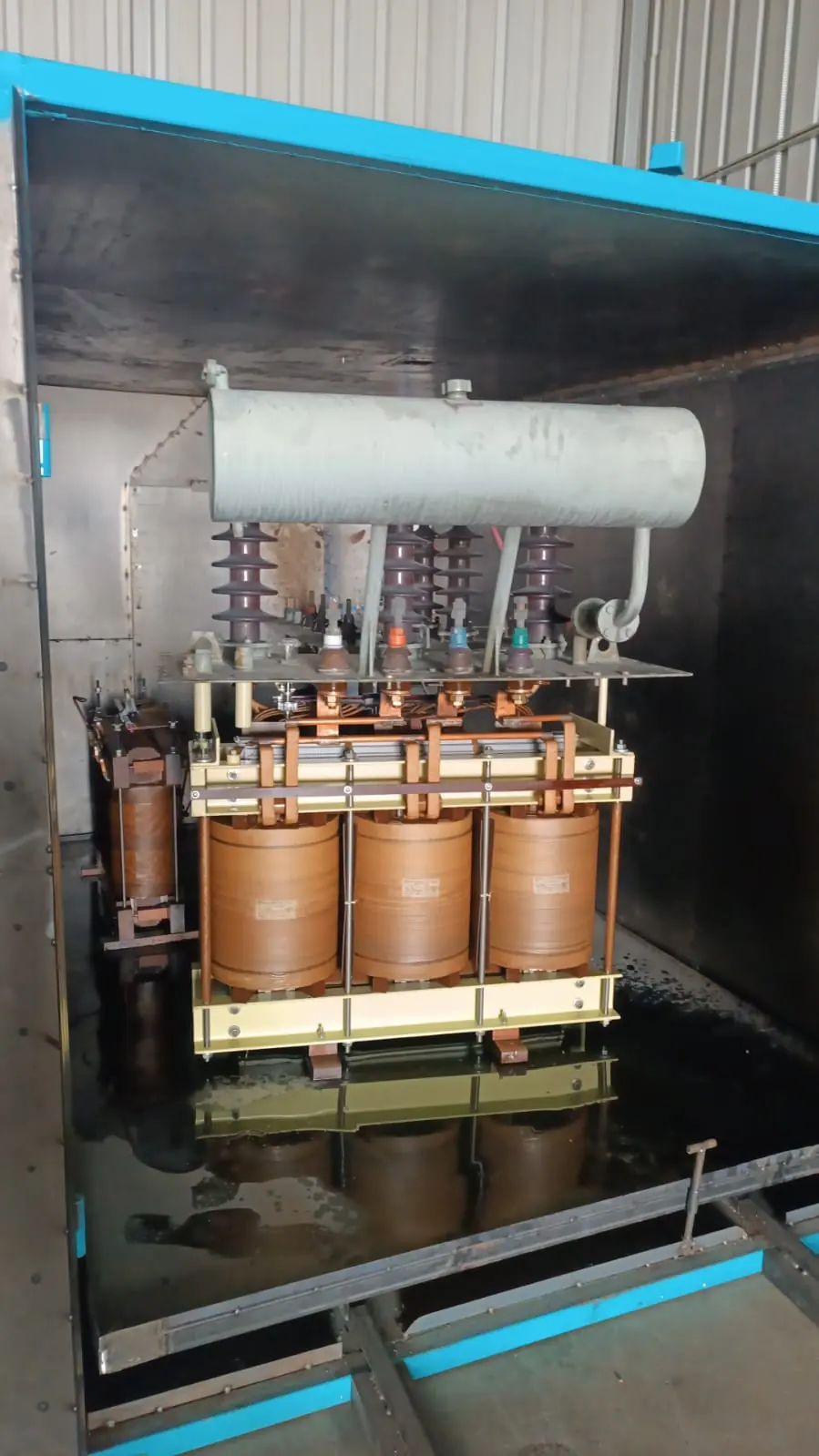

Bobin sarım tezgahı. Emaye bakır tel makaradan çekilip sarım kalıbına sarılıyor. Yüksek ve alçak gerilim bobinler burada yeniden üretilir.Sargı kontrolü. Kazanından çıkarılmış aktif kısım: bobinlerin ve bağlantı uçlarının gözle ve ölçümle kontrolü.Sargılar nüve üzerinde. Üç fazlı yağlı tip trafonun sargıları ve nüvesi. Kraft kâğıt yalıtımı sargıların rengini belirler.Bobin ve nüve. Sıkma çerçevesine monte üç bobin; yanında tamir sırası bekleyen kazanlar.Fırınlama ve vakum. Sargılar nemden arındırılmak üzere fırın ve vakum bölmesinde. Ardından yağlanır.Yağ tretman ünitesi. Vakumlu tretman ünitesi yağdan nem, gaz ve partikülü ayırır.Arıza örneği. Kırılmış porselen geçit izolatörü. Bu tür hasar yağ sızıntısına ve kısa devreye yol açabilir.Sevkiyat. Tamir ya da revizyon sonrası teslim edilmek üzere araca yüklenmiş yağlı tip trafo.Sahada geçit izolatörü. Sahada sökülen geçit izolatörü ve kapak üzerindeki bağlantı elemanları.
